產品特點：
● 四軸數控全自動回路控制，自動測量;
● 大理石基座和支柱，穩定可靠;
● 進口的開放式線性比例，分辨率為0.1微米，精度高，穩定性好;
● 進口p級直線導軌，精密磨削滾珠絲杠和交流伺服電機，確保系統位置的精度穩定;
● 進口高清晰度彩色工業照相機，確保清晰的觀察和穩定的測量要求;
● 6.5 X繼續自動變焦鏡頭，精確自動變焦，只需要進行一次像素校準;
● 可編程5-環8-分LED表面照明，輪廓平行LED照明，可智能實現256級亮度調節;
● 使用專有的全自動測量軟件Rational vue，功能強大，操作簡單;
● 可選配觸摸探頭和激光探頭，也可根據客戶要求定制。
● 四軸數控全自動回路控制，自動測量;
● 大理石基座和支柱，穩定可靠;
● 進口的開放式線性比例，分辨率為0.1微米，精度高，穩定性好;
● 進口p級直線導軌，精密磨削滾珠絲杠和交流伺服電機，確保系統位置的精度穩定;
● 進口高清晰度彩色工業照相機，確保清晰的觀察和穩定的測量要求;
● 6.5 X繼續自動變焦鏡頭，精確自動變焦，只需要進行一次像素校準;
● 可編程5-環8-分LED表面照明，輪廓平行LED照明，可智能實現256級亮度調節;
● 使用專有的全自動測量軟件Rational vue，功能強大，操作簡單;
● 可選配觸摸探頭和激光探頭，也可根據客戶要求定制。
配置參數：
* L表示測量長度，以毫米為單位，Z軸的機械精度，聚焦精度與工件表面有很大的關系。
**放大倍率為近似值，具體與顯示器的尺寸和分辨率相關。
客戶可根據需求選配附加鏡0.5X或者2X，實現影像放大倍率：10X~64.5X或者40X~258X。

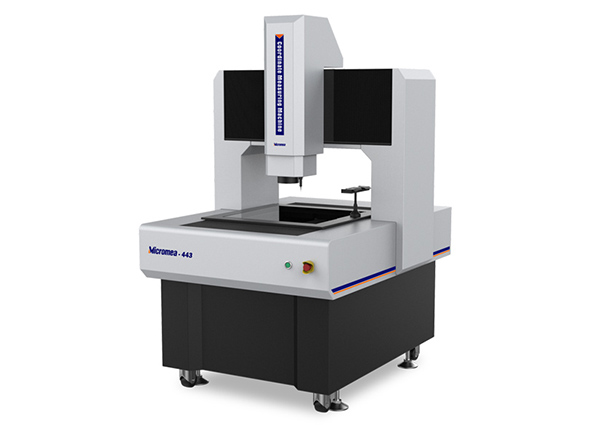

| 產品名稱 | 復合式三坐標測量儀 | ||||||
| 型號 | Micromea443 | ||||||
| 貨號# | 528-130 | ||||||
| X/Y軸行程 | 400x400mm | ||||||
| Z軸行程 | 300mm | ||||||
| X/Y/Z 3軸光柵尺 | 分辨率：0.0001mm | ||||||
| 導向方式 | 進口P級直線導軌，雙軌雙滑塊導向 | ||||||
| 操作方式 | 遙控手柄，鼠標操作，編程自動檢測 | ||||||
| 探頭系統 | TP20和MCR20 測頭交換架 | ||||||
| 測量精度* | XY軸：≤2+L/200(um) | ||||||
| Z軸：≤3+L/200(um) | |||||||
| 重復性 | ±1.8um | ||||||
| 視頻系統** | 1/2"彩色CCD相機 | ||||||
|
6.5X自動變倍鏡頭; 光學放大倍數：0.7X-4.5X，視頻放大倍率：20X~129X（21.5“顯示器） |
|||||||
|
視野大小(mm) （對角*水平*垂直） |
鏡頭倍率 | 0.7x | 1x | 2.0x | 3.0x | 4x | 4.5x |
| 1/2"CCD | 11.43x9.14x6.86 | 8.00x6.40x4.80 | 4.00x3.20x2.40 | 2.67x2.13x1.60 | 2.00x1.60x1.20 | 1.78x1.42x1.07 | |
| 光源 | 輪廓光 | LED平行輪廓光源 | |||||
| 表面光 | 5環8區0~255級連續可調 | ||||||
| 軟件系統 | RationalVue MS | ||||||
| 機臺承載 | 30Kg | ||||||
| 工作環境 | 溫度20℃±2℃，溫度變化<2℃/hr,濕度30~80%,振動<0.002g,低于15Hz | ||||||
| 電源 | 220V/50Hz/10A | ||||||
| 外形尺寸 | 1600x1050x1650mm | ||||||
| 包裝尺寸 | 1800x1400x2000mm | ||||||
| 重量 | 1380Kg | ||||||
**放大倍率為近似值，具體與顯示器的尺寸和分辨率相關。
客戶可根據需求選配附加鏡0.5X或者2X，實現影像放大倍率：10X~64.5X或者40X~258X。
